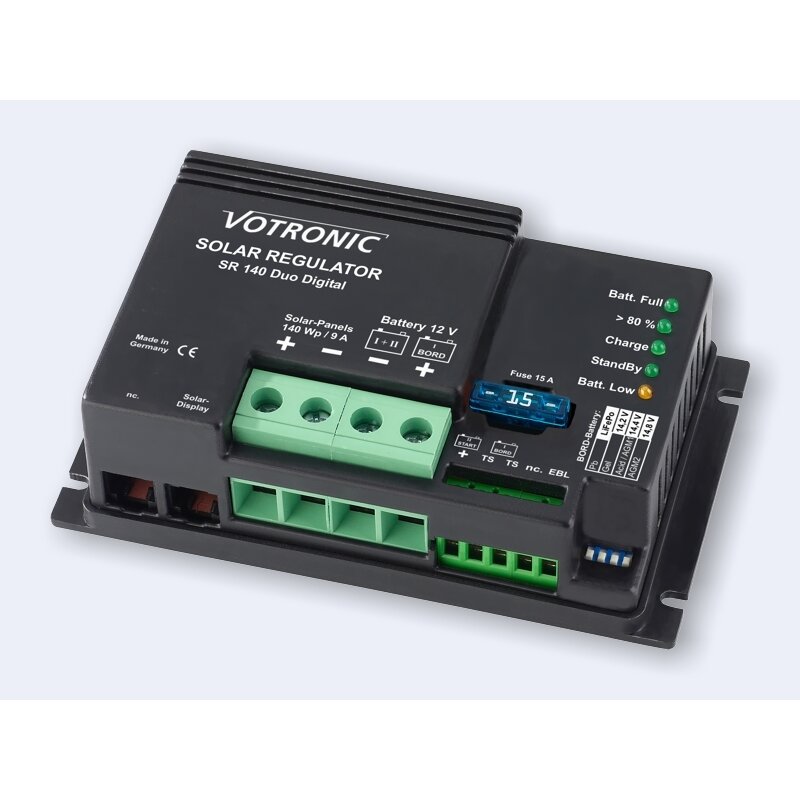

Solar-Regler für Reisemobile, Caravan und Boote. Der Solar-Regler ist speziell auf den Einsatz in Reisemobil und Caravan ausgelegt und für alle Bleibatterie-Typen und -Fabrikate geeignet (Säure-, GEL-/dryfit-, AGM-/Vlies- sowie LiFePO4-Batterien). Durch intelligente Mikroprozessorsteuerung werden die Batterien optimal mit IU1oU2-Kennlinien geladen. Der Solar-Regler arbeitet vollautomatisch und wartungsfrei und bietet folgende Funktionen:
- Ladeausgang Bord-Batterie I , je nach Batterie-Typ (Blei oder LiFePO4) wahlweise 3 bzw. 5 Ladeprogramme.
- Ladeausgang Starter-Batterie II: Separater Neben-Ladeausgang mit verringertem Ladestrom (12 V / 0,8 A bzw. 1,5 A) zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie mit Schutz vor Überladung bei langen Standzeiten.
- Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
- Zwei Batterie-Ladeausgänge: Automatisches Laden der Haupt- bzw. Bord-Batterie (Bord I). Stützladung sowie Ladeerhaltung der Fahrzeug-Starter-Batterie (Start II) mit Schutz vor Überladung.
- Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Batterie-Rückentladung (bei zu geringer Solarleistung z.B. Dämmerung, nachts etc.), gegen Überlastung und Überhitzung.
- Puffer-Betrieb: Einhaltung der Ladekennlinien auch bei gleichzeitigem Betrieb mit Verbrauchern an der Batterie.
- Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
- „IU1oU2“-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen und sorgt für Ausgleichsladung der einzelnen Batteriezellen, danach automatische Erhaltungsladung (U2).
- Bordnetzfilter: Eingebaut, erlaubt den problemlosen Parallelbetrieb des Reglers mit anderen Ladequellen, Wind- und Benzingeneratoren, Netz-Ladegeräten, Lichtmaschinen etc. an einer Batterie.
- Anschluss für Temperatur-Fühler: Automatische Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden. Unbedingt empfohlen, wenn die Batterie starken Temperaturschwankungen ausgesetzt ist, z. B. im Motorraum.
- Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
- Messausgang für EBL (Elektroblock des Fahrzeugs): Ermöglicht die bequeme Verwendung der im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage. Bitte prüfen Sie vorab unbedingt die Kompatibilität Ihres Schaudt-Elektroblocks (EBL) sowie der entsprechenden Kontroll- und Anzeigetafel, da wir hierfür keine Gewährleistung übernehmen können.
- Schaltausgang „AES“ (nur SR 330-Duo Dig. und SR 530-Duo Dig.): Bewirkt bei reichlich Solar-Leistungsüberschuss das automatische Umschalten der ELECTROLUX-/DOMETIC-Kühlschränke mit „AES“ (Automatic Energy Selector) von Gas- auf 12 V-Betrieb.
- Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.
Für Solar-Module mit:
- bis zu 140 Wp Modul-Leistung
- max. 9 A Modul-Strom
- max. 28 V Modul-Spannung
Beachten Sie, dass der Solar-Laderegler nur mit Solar-Panels bis zur maximalen Leistungsangabe (Wp) und unterhalb der maximal zulässigen Spannung (Voc) verwendet werden darf. Darüber hinaus ist der Regler nicht für ein eingangsseitigen Anschluss (+/- Solar-Panels) von Wind-, Wasser-, Fuel- oder Motor-Generatoren, Netzteilen, Batterien oder anderen Stromquellen geeignet.
- Batterie-Nennspannung (AC) in [V]: 12
- Solarmodul-Leistung max. [Wp]: 140
- Solarmodul-Strom max. [A]: 9,0
- Solarmodul-Spannung max. [V]: 28
- Ladestrom Batt. I / II max. [A]: 9,0 / 0,8
- Ladekennlinie: IU1oU2
- Batterietyp einstellbar: Säure, Gel, AGM, LiFePO4
- Eigenverbrauch in [A]: 0,004
- Überladeschutz: ja
- Rückstromsperre (Nachtbetrieb): ja
- Bordnetzfilter: ja
- Anzahl Ladeausgänge: 2
- Schutz gegen Überlast, Überhitzung, Verpolung: ja
- Anschluss Temperatur-Sensor: ja
- Ausgleich der Spannungsverluste auf den Ladekabeln: ja
- Anschluss LCD-Solar-Computer S: ja
- Ausgang EBL-Solarstromanzeige: ja
- Temperaturbereich [°C]: -20 bis +45
- Maße (BxHxT) in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse: 131 x 40 x 77
- Gewicht [g]: 150
- Normen: (CE)
- Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang: Bedienungsanleitung
